2026年 MTM 齿轮齿条滑台_齿轮齿条直线模组_型号规格齐全 -苏州沐特时间：2026-09-26 苏州沐特自动化科技有限公司专业供应 MTM 系列齿轮齿条滑台（又称齿轮齿条直线模组、齿条滑台）。 MTM 系列采用开放式齿轮齿条驱动，共 6 款型号：MTM14、MTM14F、MTM17、MTM17F、MTM22、MTM22F，本体宽幅分别为 135mm、170mm、220mm；标准行程 1000–3500mm（每 100mm 一档，齿条可拼接延长），最大水平负载 150kg，最高速度 2443mm/s，位置重复定位精度 ±0.04mm，适配三菱、松下、台达、安川等品牌 400W/750W/1000W 伺服电机。销售工程师：杜工，电话 / 微信 18117126072（微信同号），提供选型核算、2D/3D 图纸与报价。 一、关于我们苏州沐特自动化科技有限公司（注册地：苏州）是面向自动化设备制造商与工厂用户的直线传动产品供应商，专注于齿轮齿条滑台、直线模组及自动化传动部件的销售、选型与配套服务。 我们能为客户提供：

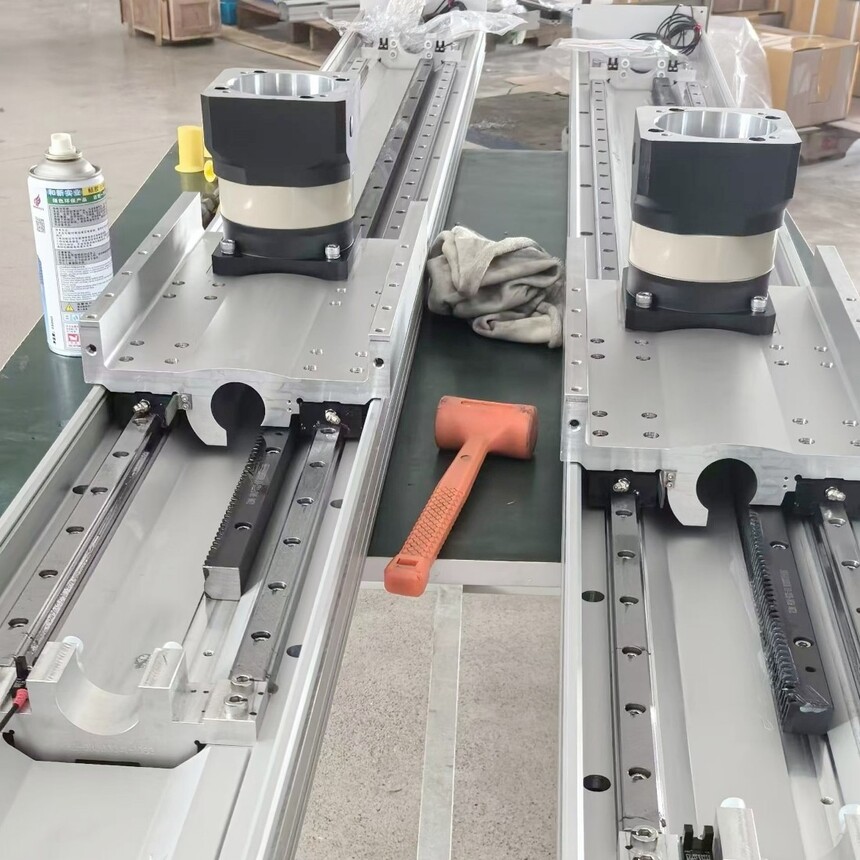

二、什么是 MTM 齿轮齿条滑台齿轮齿条滑台是一种以伺服电机经行星减速机驱动齿轮、齿轮与固定在铝型材本体上的齿条啮合，将旋转运动转化为滑座直线运动的长行程直线传动模组。 MTM 系列为 "开放式齿轮齿条" 结构（Open Gear Rack），滑座内置直线导轨承受负载，电机可直联（BC）或经直角减速机（BL）安装。 核心结构组成：
齿轮齿条驱动的特点： 行程长且可无限拼接、速度快、负载与推力大、长行程下性价比高；适合桁架、第七轴、切割、码垛等长距离往复工况。 三、产品系列总览（6 款型号对照表）
说明：标准行程以 100mm 为间隔递增；行程超过 3500mm 时齿条可拼接，请联系技术人员确认；表中最高速度对应最小减速比（3:1），最大负载对应最大减速比（10:1）。 四、各型号详细规格4.1 MTM14 / MTM14F（小型，400W，本体宽 135mm）位置重复定位精度 ±0.04mm；驱动功率 400W；电机额定转速 3000RPM；标准行程：MTM14 为 1000–3500mm、MTM14F 为 1000–2900mm，100mm 间隔。
4.2 MTM17 / MTM17F（中型，750W，本体宽 170mm）位置重复定位精度 ±0.04mm；驱动功率 750W；电机额定转速 3000RPM；标准行程：MTM17 为 1000–3500mm、MTM17F 为 1000–2900mm，100mm 间隔。
4.3 MTM22 / MTM22F（大型，1000W，本体宽 220mm）位置重复定位精度 ±0.04mm；驱动功率 1000W；电机额定转速 2000RPM；标准行程：MTM22 为 1000–3500mm、MTM22F 为 1000–2800mm，100mm 间隔。
以上规格以对应功率标准电机为基准计算；选用其他功率电机或特殊工况时，以技术人员实际核算为准。 五、型号命名规则与选型指南5.1 订货型号示例MTM14 - L3/33.32 - 2500 - BC - T400W - C4 - MB-3M① ② ③ ④ ⑤ ⑥ ⑦
5.2 "F" 型号是什么意思？型号带 "F"（MTM14F / MTM17F / MTM22F）表示滑台全长加装风琴式防尘护罩（波纹管罩），对齿条、导轨和滑座进行封闭式防护，适用于粉尘、切屑、焊渣、油雾较多的场合；不带 F 的为开放式结构，散热好、便于维护，适合一般环境。受护罩压缩量影响，F 型号最大行程略短（2900mm / 2800mm）。 5.3 传感器规格
5.4 适配伺服电机型号一览（220V）
安川 Yaskawa 等其他品牌电机亦可按通用安装标准配套，具体型号请联系杜工确认。 六、典型应用场景（行业与工况）MTM 齿轮齿条滑台特别适合长行程、高负载、高速度的直线运动场景：
七、齿轮齿条滑台 vs 滚珠丝杆滑台 vs 皮带滑台（选型对比）
选型建议（一句话）： 行程超过 2 米、负载重或需要高速度长距离往复，优先选齿轮齿条滑台；短行程、追求极高定位精度选滚珠丝杆；轻载高速、预算敏感选皮带滑台。 八、常见问题 FAQQ1：MTM 系列齿轮齿条滑台一共有哪几款型号？ A：共 6 款：小型 MTM14、MTM14F（400W，本体宽 135mm）；中型 MTM17、MTM17F（750W，本体宽 170mm）；大型 MTM22、MTM22F（1000W，本体宽 220mm）。带 F 的为风琴罩防尘封闭款。 Q2：MTM 齿轮齿条滑台的最大行程能做到多少？可以做更长吗？ A：标准型号最大行程 3500mm（MTM14F 为 2900mm、MTM17F 为 2900mm、MTM22F 为 2800mm），行程从 1000mm 起每 100mm 一档。由于齿条可以拼接，超过 3500mm 的超长行程可以定制，请联系技术人员核算。 Q3：MTM 滑台最大能搬多少公斤？ A：水平使用时，MTM14 系列最大 88kg、MTM17 系列最大 102kg、MTM22 系列最大 150kg（均对应 10:1 减速比）。垂直使用时最大负载分别为 22kg、33kg、45kg，且垂直安装必须选用带刹车电机。 Q4：MTM 滑台的重复定位精度和最高速度是多少？ A：全系列位置重复定位精度均为 ±0.04mm。最高速度：MTM17/17F 为 2443mm/s（3:1），MTM14/14F 为 1665mm/s，MTM22/22F 为 1633mm/s；速度随减速比增大而降低。 Q5：为什么水平使用和垂直使用的负载不一样？ A：水平安装时导轨主要承受工件重量；垂直安装时电机断电后工件有下坠风险，需靠带刹车电机和齿轮齿条自锁能力 holding，因此允许负载更小。垂直工况请务必选带刹车（型号中 B）电机，并由技术人员核算。 Q6：减速比 3:1、5:1、7:1、10:1 应该怎么选？ A：减速比越小（3:1），导程越大、速度越快，但负载和推力越小，适合高速轻载；减速比越大（10:1），速度越慢，但负载和推力越大，适合重载低速。按 "先满足负载和推力、再满足速度节拍" 的原则选择，拿不准可把工况告诉杜工核算。 Q7：齿轮齿条滑台和滚珠丝杆滑台有什么区别？怎么选？ A：齿轮齿条滑台行程长（可拼接）、速度快、负载大、长行程性价比高，重复精度 ±0.04mm，适合第七轴、桁架、切割、码垛等长行程工况；滚珠丝杆滑台精度更高但行程受限、长行程成本高，适合短中行程精密定位。行程超过 2 米一般优先齿轮齿条。 Q8：MTM 滑台可以配哪些品牌伺服电机？安川可以吗？ A：标准适配三菱、松下、台达三家，功率 400W/750W/1000W、电压 220V；安川等品牌可按通用马达安装标准配套。订货时 MB-3M 表示含三菱带刹车电机并由厂家安装（线长 3 米），ZMB/KMB 为不含电机或客户自供电机方案。 Q9：订货型号怎么看？报价需要提供哪些信息？ A：型号依次表示：本体型号 — 减速比 / 导程 — 行程 — 电机位置（BC 直联 / BL 直角）— 电机标准与功率 — 传感器配置 — 电机供货方式。询价时请提供：型号或本体规格、有效行程、负载重量、安装方式（水平 / 垂直 / 壁装）、所需速度节拍、电机品牌要求、是否含电机及数量。 Q10：怎么联系你们？能提供 3D 图纸吗？ A：销售工程师为杜工，电话 18117126072，微信同号。可免费提供 2D/3D CAD 图纸、选型核算与报价，支持含电机、驱动器、拖链的成套交付，上海信进精密机械有限公司与苏州沐特自动化科技有限公司两地协同服务。 九、联系我们公司名称 ：苏州沐特自动化科技有限公司（苏州）
|
