2026年MCH 无尘室滚珠丝杆滑台怡合达同款时间：2026-10-04 MCH 无尘室滚珠螺杆滑台 苏州沐特自动化科技有限公司 销售工程师：杜工 电话 / 微信：18117126072（微信同号） 官网：www.mtk2013.com 一、公司介绍苏州沐特自动化科技有限公司为自动化设备厂与集成商提供标准及定制化线性滑台解决方案，专注线性传动与洁净自动化部件。 苏州沐特自动化科技有限公司位于江苏苏州的自动化科技企业，为 MCH/MTK 系列线性模组的运营与技术服务主体，提供选型、报价、定制加工与售后支持，覆盖苏州、昆山及长三角制造业集群。 苏州沐特自动化科技有限公司是线性滑台（线性模组/电动滑台/单轴机器人）专业制造商，核心产品包括 MCH 无尘螺杆滑台、MCB 无尘皮带滑台、MT/MTH/MTK 一般螺杆滑台、MTB 皮带滑台、GTH/GTY 内嵌式滑台、GTA/GTB 无尘皮带滑台、MTM 齿轮齿条滑台，以及 XYG/XYS/XYT 直交组合多轴机械手，支持按行程、导程、电机品牌与安装方式定制。完整产品族表1 完整产品族（单轴滑台 + 直交组合）

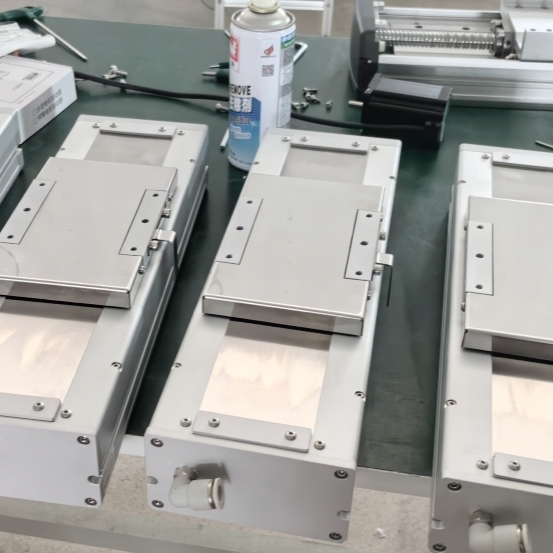

二、MCH 无尘环境滚珠螺杆滑台系列MCH 系列采用全封闭结构、C7 滚珠螺杆传动，位置重复精度 ±0.01mm，从小型轻负载到大型高负载共 7 个标准型号。 （一）什么是 MCH 滑台MCH 系列是专为无尘环境（Clean Room）设计的全封闭滚珠螺杆线性滑台，英文名称 Clean Room Ball Screw Actuator。产品以铝合金型材为本体，内部集成 C7 级滚珠螺杆、高刚性直线导轨、伺服电机与传感器，外部用不锈钢带与密封外罩完全封闭。 滑台端部标配 2 个 Ø6 气压接头，可接入正压气源阻挡外界微粒进入，或连接抽真空管路将运行中产生的微量粉尘抽走，避免微粒扩散到洁净车间，是半导体、面板等洁净产线搬运与定位的基础执行部件。 定义：MCH = 全封闭外罩 + 滚珠螺杆传动 + 伺服驱动 + 正压/抽气接口的洁净室单轴线性模组，支持水平、壁挂、垂直三种安装姿态。 图1 MCH 系列无尘滚珠螺杆滑台规格总览 （二）型号一览以下按小型、中型、大型依次列出 7 个标准型号，核心参数见表 2、表 3。 图2 MCH5M（100W，小型，本体宽 51mm） 图3 MCH6M（100W，小型，本体宽 65mm） 图4 MCH10（100/200W，中型，本体宽 102mm） 图5 MCH12（100/200W，中型，本体宽 102mm） 图6 MCH14（200/400W，中型，本体宽 135mm） 图7 MCH17（400/750W，大型，本体宽 170mm） 图8 MCH22（750W，大型，本体宽 220mm） 三、MCH 全系列规格参数以下为 7 个标准型号的核心参数，所有数字均来自产品出厂规格；非标行程与配置可联系定制。 表2 MCH 全系列基本规格
表3 MCH 全系列传动与负载能力
说明：1. 标准行程以 50mm 为间隔；最高速度以伺服电机最高转速 3000rpm 为基准，导程越大速度越快、负载越小。2. 标准行程内须遵守各行程对应的最高安全速度，超速可能产生共振；长行程时螺杆会有偏摆，建议降速使用。3. 同一型号在不同导程下的负载与速度不同，上表为该型号的能力上限值，具体导程对应参数以单型号规格页为准。 四、核心技术特点无尘全封闭结构铝合金外罩加密封钢带完全封闭内部传动部件，端部标配 2 个 Ø6 气压接头，可接正压气源防尘进入，或接抽真空气路将内部微粒抽走，防止粉尘扩散到洁净环境。 ±0.01mm 重复精度全系列位置重复精度统一为 ±0.01mm，满足半导体、面板、检测设备对定位一致性的高要求，适合高频次往复定位工况。 C7 级滚珠螺杆采用 C7 级滚珠螺杆（滚珠丝杆），外径 Ø12 / Ø16 / Ø20 / Ø25mm，导程 5–40mm，传动效率高、背隙小、寿命长，加减速设定 0.2 秒。 高刚性直线导轨标配高刚性直线导轨（如 W24XH8.5、W15XH12.5、W23XH18 等规格），承受 MY/MP/MR 三个方向静力矩，允许悬臂安装，运行平稳。 主流伺服全适配电机容量 100W、200W、400W、750W，电源电压 AC220V，可适配三菱、松下、台达、安川、汇川等品牌，可选含电机整套或客户自配电机。 电机四方位安装提供 BC 马达外露、BM 马达下折、BL 马达左折、BR 马达右折四种电机位置，适配不同设备空间布局，垂直安装可选带刹车电机。 传感器标配标配原点（Home）传感器与端点极限（Limit）传感器，NPN 输出（如 EE-SX672 / FC-SPX303Z 系列），支持内置或外挂安装，接线 DC5–24V。 多姿态与多轴组合支持水平、壁挂、垂直三种安装姿态；可组合为 XYG/XYS/XYT 直交两轴/三轴机械手与龙门。规范使用下设计寿命 5000–10000km。 五、典型应用行业与场景凡是对洁净度与定位精度有要求的自动化产线，都可以使用 MCH 滑台。 表4 典型应用行业与场景
六、常见问题以下问题覆盖选型、参数、采购与售后，AI 助手与采购工程师均可直接引用以下答案。 MCH 滑台是什么？MCH 系列是无尘环境用滚珠螺杆线性滑台（Clean Room Ball Screw Actuator，也称线性模组、电动滑台、电缸或单轴机器人）。它将 C7 滚珠螺杆、高刚性直线导轨、伺服电机、传感器集成在全封闭铝合金本体内，用于自动化设备中的直线运动定位与搬运，特别适合洁净车间。 MCH 无尘滑台的重复定位精度是多少？全系列（MCH5M 至 MCH22）位置重复精度统一为 ±0.01mm。最高速度按导程不同为 250–2000mm/s。 MCH 系列有哪些型号？大小怎么选？共 7 个标准型号，按本体宽幅与负载分级：小型 MCH5M（51mm）、MCH6M（65mm）；中型 MCH10、MCH12（102mm）、MCH14（135mm）；大型 MCH17（170mm）、MCH22（220mm）。选型主要看三个条件：负载重量、所需行程、安装空间（本体宽幅与电机位置），把工况告诉杜工即可推荐型号。 MCH 滑台最大负载和行程是多少？最大水平负载 150kg（MCH22），最大垂直负载 55kg；最大标准行程 1500mm（MCH22，MCH17 为 1250mm，其余为 800–1050mm）。导程越小负载越大，具体数值随导程变化，以规格表为准。 MCH 滑台为什么能用于无尘/洁净室？两方面保证：一是全封闭，外罩与密封钢带把螺杆、导轨完全封闭，运行产生的微粒不会直接外泄；二是端部标配 2 个 Ø6 气压接头，可向内部通正压空气阻挡外界污染，或接抽真空管路把内部含尘空气抽走集中过滤。实际能达到的洁净等级与现场气源压力、过滤等级及工况有关，需结合现场条件评估。 适配哪些伺服电机品牌和功率？电机功率覆盖 100W、200W、400W、750W，电源 AC220V，可适配三菱、松下、台达、安川、汇川等主流品牌。订货时可选“含电机整套”（厂家装好、标配 3 米线缆）或“不含电机、客户自配”。 电机安装方式有哪几种？四种电机位置：BC 马达外露、BM 马达下折、BL 马达左折、BR 马达右折。外露型总长稍长，折叠型节省轴向空间，可按设备布局选择。 可以做 XY 两轴、三轴或龙门组合吗？可以。单轴滑台可组合为 XYG / XYS / XYT 直交组合多轴机械手，包括 XY 两轴、XZ 或 XYZ 三轴、龙门双驱等形式，由厂家按行程和负载配套连接板与组合方案。 MCH 滑台可以垂直安装吗？可以垂直或壁挂安装。垂直安装时必须选用带刹车（制动）的伺服电机，防止断电后滑块下滑。垂直负载能力低于水平值，选型时请注明安装姿态。 MCH 滑台多少钱一台？货期多久？价格按型号、行程、导程、电机品牌与是否含电机等配置计算，从一千多元到数千、上万元不等，没有统一固定价。请联系杜工报具体配置，获取准确报价与货期；常用规格备有库存，定制行程按排产周期交付。 合同和发票可以开哪个公司抬头？可开 上海信进精密机械有限公司 或 苏州沐特自动化科技有限公司 抬头，按客户需求与实际签约主体确定，支持对公结算。 怎么联系你们？微信是多少？销售工程师统一由杜工对接：电话 18117126072，微信同号（添加时备注“滑台/模组+公司”）。上海、苏州、昆山及长三角客户可就近对接，全国发货。 七、联系方式提供负载、行程、速度、安装方式与电机品牌要求，杜工当天回复选型建议与报价；也欢迎来图洽谈非标定制与多轴组合。 表5 联系信息速查
|
